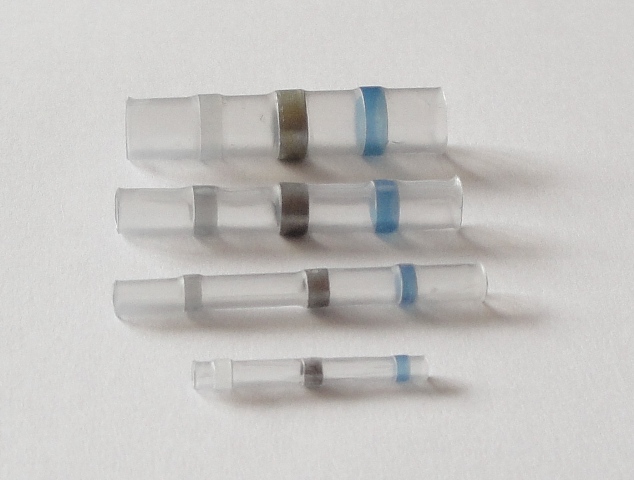

eko-Lötverbinder besteht aus transparentem thermoplastischen Schrumpfschlauch aus modifiziertem Polyolefin mit einem Lötring und zwei thermoplastischen Dichtringen.
Diese Lötverbinder löten, isolieren und dichten in einem Arbeitsgang.
Verwendet werden können diese auf geflochtenen (flexiblen) und auch massiven (steifen) Leitern, sowohl für Kupfer- als auch für verzinnte, kombinierte oder einzelne Ausführungen.
Produkteigenschaften:
Durch Erwärmung des thermoplastischen Schrumpfschlauches wird zunächst der Schrumpfvorgang eingeleitet.
Durch weiteres Erwärmen schmilzt dann auch das Lötzinn und verbindet die Adern elektrisch und schließt mit den Dichtringen die Verbindung wasserdicht ab.
Die Durchsichtigkeit der Lötmuffen bleibt erhalten, um die Lötstellen kontrollieren zu können.
Größen:
0,2-1,0 mm²
0,5-1,5 mm²
1,5-2,5 mm²
3,0-7,0 mm²
Technische Daten:
Isolationswiderstand 1000 Megaohm
Durchschlagsspannung 2kV
Spannungsverlust 2mV
Installationstemperatur 180°C
Temperaturbeständigkeit –55°C bis +125°C
nicht RoHS-konform
Anwendung:
Kabel max. 5 mm abisolieren, in die Lötringe einführen und so lange erwärmen, bis der Lötring zerflossen ist. Anschließend die Isolation schrumpfen und die Dichtringe erwärmen, bis diese zerfließen. Ohne Bewegung abkühlen lassen und die Verbindung kontrollieren.
